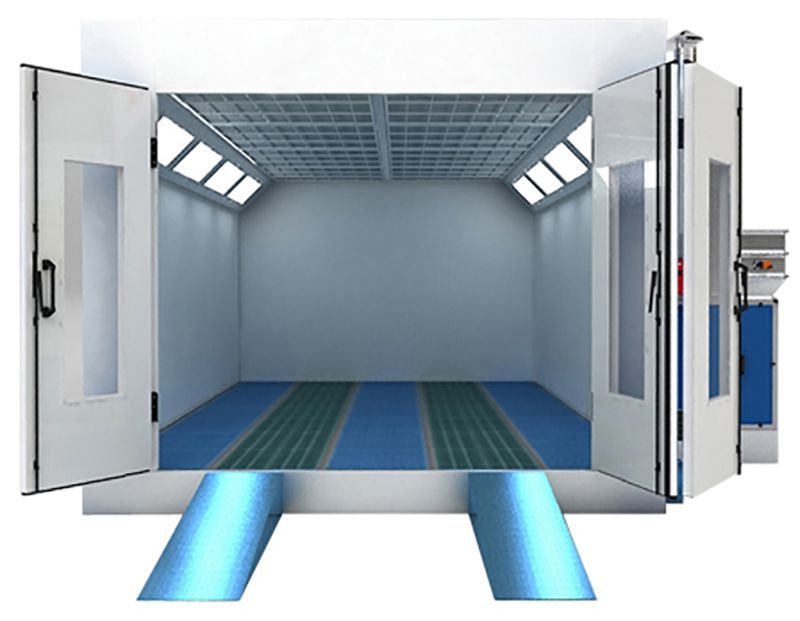

Окрасочно-сушильная камера с приточными вентиляторами

Производитель: YOKI STAR
Модель: Yubase-O

Внешние размеры	7,0 x 5.35 x 3.4 м
Внутренние размеры	6,9 x 3,9 x 2,65 м
Размер входных ворот	3,0 на 2,6 м
Приточный вентилятор	2*3,0 кВт
Вытяжной вентилятор	Нет
Объём приточного воздуха	21 000 м3/час
Объём вытяжного воздуха	Нет
Температурный режим	60-80 ℃
Потребление топлива	6-8 кг/шт
Тепловая мощность	16 кВт
Освещение в верхних углах	40 шт х 36 Вт
Боковое освещение	Нет
Пол камеры	2 ряда решёток
Напольный фильтр	2 ряда
Потолочный фильтр	4 ряда

Количество: – + По запросу

Проверяйте наличие товара и его стоимость
у консультантов по номеру - 022 310228 !

Версия для печати

Характеристики камеры:

Внутренние размеры: 6900x3900x2650 мм (ДxШxВ);
Внешние размеры: 7000x5350x3400 мм (ДxШxВ);
Входная дверь: 3-створчатая, габариты 3000x2600 мм (ШxВ), сделана из гнутой стали, без покрытия краев, окно из закаленного стекла в раме из окрашенной стали;
Дверь для персонала: 1 шт., габариты 700x2000 мм (ШxВ), окно из закаленного стекла в раме из окрашенной стали;
Стены: с двух сторон покрыты сталью, толщина 50 мм, ширина 1000 мм, EPS изоляция, покрыты цветной сталью, толщиной 0.326 мм, изнутри и снаружи. ПГП;
Крыша: изготовлена из 0.6 мм гнутого оцинкованного листа стали;
Потолочное освещение: справа и слева на потолке расположены 5 осветительных приборов - в сумме 10 шт; каждый прибор оборудован 4 люминесцентными лампами PHILLIPS на 36 Ватт;
Пленум системы нагнетательной вентиляции: высота - 450мм, все части выполнены их оцинкованной стали и окрашены белой порошковой краской;
Потолочный фильтр: высокоэффективный фильтр, степени F5 (EN779), тип SP-600G; армирующая сетка выполнена из профильной стали с покрытием из масляной краски.

Основание камеры:

Пол: 2 ряда решеток из оцинкованной стали (30*4мм полосовая сталь и 10 мм гнутая сталь); допустимый вес нагрузки - 600 кг/колесо. 2 заездные рампы, габариты 520х2000 мм (Ш*Д);
Защитная пластина: высота - 300 мм, изготовлена из оцинкованной стали;
Несущий каркас: габаритный размер 40х80 мм (Ш*Д), выполнен из квадратной стальной трубы;
Напольный фильтр: находится на раме фильтра, изготовлен из стекловаты; степень G3 Grade(EN779), типа РА-50; площадь фильтрации 10,35 кв.м.

Система приточной вентиляции:

Габариты: 1700x1250x2200 мм (ДxШxВ);
Материал: 1,5 мм оцинкованная сталь, трёхходовой соединитель выполнен из сплава алюминия;
Двигатель и вентилятор: двигатель: внутри установки; 2 шт., мощность 1 двигателя – 3,0 кВт, общая мощность – 6,0 кВт; тип вентилятора: центробежные вентиляторы с двойным воздухозабором, производительность - 21 000куб.м/ч;
Управление: с помощью привода Belimo NMU230 10N для контроля воздуха;
Пневмопривод: применяется для контроля работы воздушного клапана при покраске или сушке;
Теплообменник: 200 кВт, выполнен из 1,5 мм нержавеющей стали 1Gr18Ni9Ti(SUS304) с круглым патрубком радиатора, оборудованным безопасной выводной трубой, нержавеющим стальным дымоходом, высотой 1 м, гальванизированным стальным дымоходом из гнутой стали, длиной 3 м и экраном от дождя;
Горелка: Riello G20 - дизельная горелка, производительность 200 000 Ккал/час;
Фильтрация: фильтр предварительной очистки, степень G3 Grade(EN779), тип C16-100; фильтр из стекловаты, степень G3 Grade(EN779), тип PA-50.

Система вытяжной вентиляции:

Вентилятор: Без блока из мотора и вентилятора. Использованный воздух выдавливается положительным давлением;
Состав: прямой воздуховод 4 м. - 1 шт., 90 ° угловым каналом - 1 шт. и 30 ° угловым каналом - 1 шт.

Управление и датчики контроля:

Регулятор температуры, часы, таймер режима сушки, манометр, индикатор питания, индикатор режима окраски, индикатор режима сушки, индикатор сбоя, переключатель режима окраски, переключатель режима сушки, переключатель левого освещения, переключатель правого освещения, аварийная остановка, переключатель запуска.
