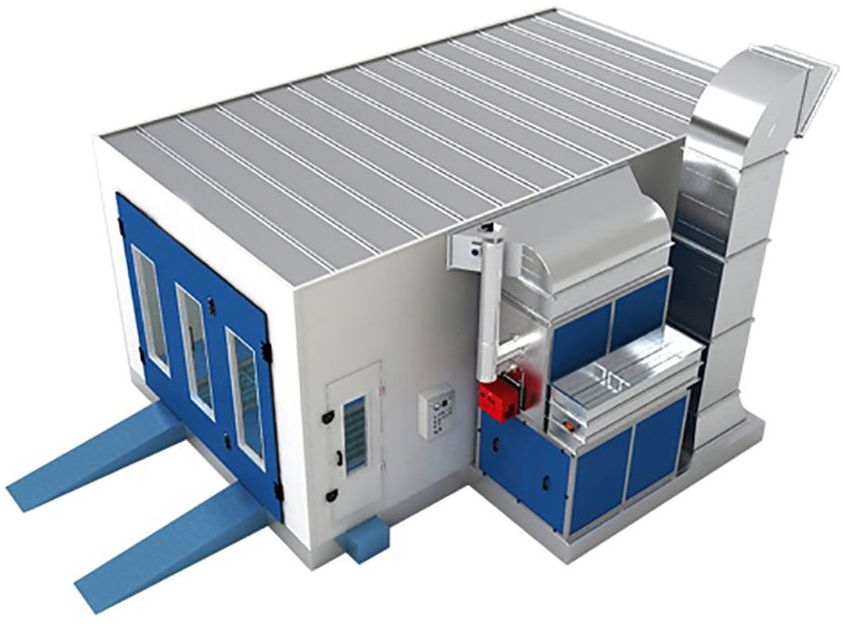

Окрасочно-сушильная камера с приточными и вытяжным вентиляторами

Производитель: YOKI STAR
Модель: Yubase-O PLUS

Внешние размеры	7,0 x 5.35 x 3.4 м
Внутренние размеры	6,9 x 3,9 x 2,65 м
Размер входных ворот	3,0 на 2,6 м
Приточный вентилятор	2*3,0 кВт
Вытяжной вентилятор	1*4,0 кВт
Объём приточного воздуха	21 000 м3/час
Объём вытяжного воздуха	12 500 м3/час
Температурный режим	60-80 ℃
Потребление топлива	6-8 кг/шт
Тепловая мощность	16 кВт
Освещение в верхних углах	40 шт х 36 Вт
Боковое освещение	10 шт х 36 Вт
Пол камеры	2 ряда решёток
Напольный фильтр	2 ряда
Потолочный фильтр	4 ряда

Количество: – + 318 600,00 MDL

Проверяйте наличие товара и его стоимость
у консультантов по номеру - 022 310228 !

Версия для печати

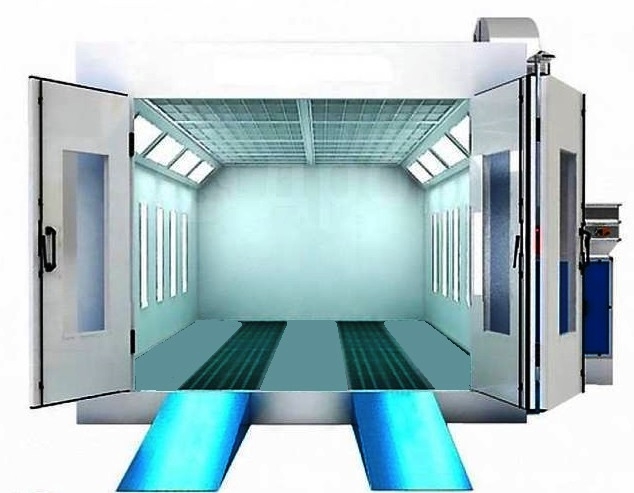

Характеристики камеры:

Внутренние размеры: 6900x3900x2650 мм (ДxШxВ);
Внешние размеры: 7000x5350x3400 мм (ДxШxВ);
Входная дверь: 3-створчатая, габариты 3000x2600 мм (ШxВ), сделана из стали, без покрытия краев, вставка из закаленного стекла;
Дверь для персонала: 1 шт. габариты 700x2000 мм (ШxВ), вставка из закаленного стекла;
Стены: с двух сторон покрыты сталью, толщина 50 мм, ширина 1000 мм, EPS изоляция, покрыты цветной сталью, толщиной 0,5 мм, изнутри и снаружи. ПГП;
Крыша: изготовлена из 0,6 мм гальванизированных стальных пластин;
Потолочное освещение: справа и слева на потолке расположены 5 осветительных приборов - в сумме 10 шт; каждый прибор оборудован 4 люминесцентными лампами PHILLIPS на 36 Ватт;
Боковое освещение: справа и слева расположены 5 осветительных приборов - в сумме 10 шт; каждый прибор оборудован 2 люминесцентными лампами PHILLIPS на 36 Ватт;
Система нагнетательной вентиляции: высота - 450 мм, все части выполнены их гальванизированной стали и окрашены в белый цвет;
Потолочный фильтр: высокоэффективный фильтр, степени F5 (EN779), тип SP-600G; армирующая сетка выполнена из профильной стали с покрытием из масляной краски.

Основание камеры:

Пол: решетки с гальваническим покрытием (30*4 мм полосовая сталь и 10мм крученная сталь); допустимый вес нагрузки - 600 кг/колесо. 2 рампы, габариты 750*2,000мм (Ш*Д);
Защитная пластина: высота - 300 мм, изготовлена из гальванизированной стали;
Несущий каркас: габаритный размер 40*80 мм (Ш*Д), выполнен из квадратной стальной трубки;
Половой фильтр: находится на раме фильтра, изготовлен из стекловаты; степень G3 Grade(EN779), типа РА-50; площадь фильтрации 10,35 кв.м.

Система приточной вентиляции:

Габариты: 1700x1250x2200 мм (ДxШxВ);
Материал: 1,5 мм гальванизированная сталь, тройниковый соединитель выполнен из сплава алюминия;
Двигатель и вентилятор: двигатель: внутри установки; 2 шт., мощность 1 двигателя -3,0 кВт, общая мощность - 6,0 кВт; тип вентилятора: центробежные вентиляторы с двойным воздухозабором, производительность - 21 000 куб.м/ч;
Управление: с помощью привода Belimo NMU230 10N для контроля воздуха;
Пневмопривод: применяется для контроля работы воздушного клапана при покраске или сушке;
Теплообменник: 200 кВт, выполнен из 1,5 ммержавеющей стали 1Gr18Ni9Ti(SUS304), с круглым патрубком радиатора, оборудованным безопасной выводной трубой, нержавеющим стальным дымоходом, высотой 1 м, гальванизированным стальным дымоходом из гнутой стали, длиной 3 м и экраном от дождя;
Горелка: Riello G20 - дизельная горелка, производительность 200 000 Ккал/час;
Фильтрация: фильтр предварительной очистки, степень G2 Grade(EN779), тип C16-100; фильтр из стекловаты, степень G3 Grade(EN779), тип PA-50.

Система вытяжной вентиляции:

Габариты: 1500x1250x1500 мм (ДxШxВ);
Материал: выполнена из 1,5 мм гальванизированной стали, тройниковый соединитель из сплава алюминия;
Вентилятор: 1500x1250x1500 мм (ДxШxВ);
Вентилятор: есть, общая мощность - 4,0 кВт.

Датчики контроля и управления:

Датчик давления, датчик температуры, таймер сушки, индикатор температуры спрея, индикатор спрея, индикатор сбоя, индикатор сушки, индикатор освещения левой стороны, индикатор освещения правой стороны, переключатель температуры спрея, переключатель спрея, переключатель сушки, выключатель света для правой стороны, выключатель света для левой стороны, индикатор подачи электропитания, кнопка подачи электропитания, кнопка включения/выключения, кнопка аварийной остановки.
