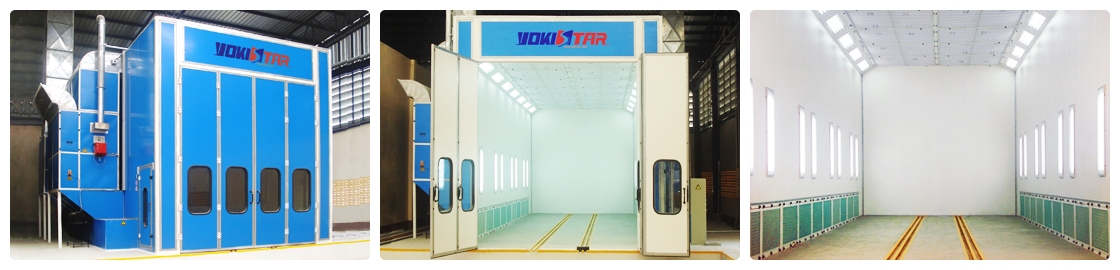

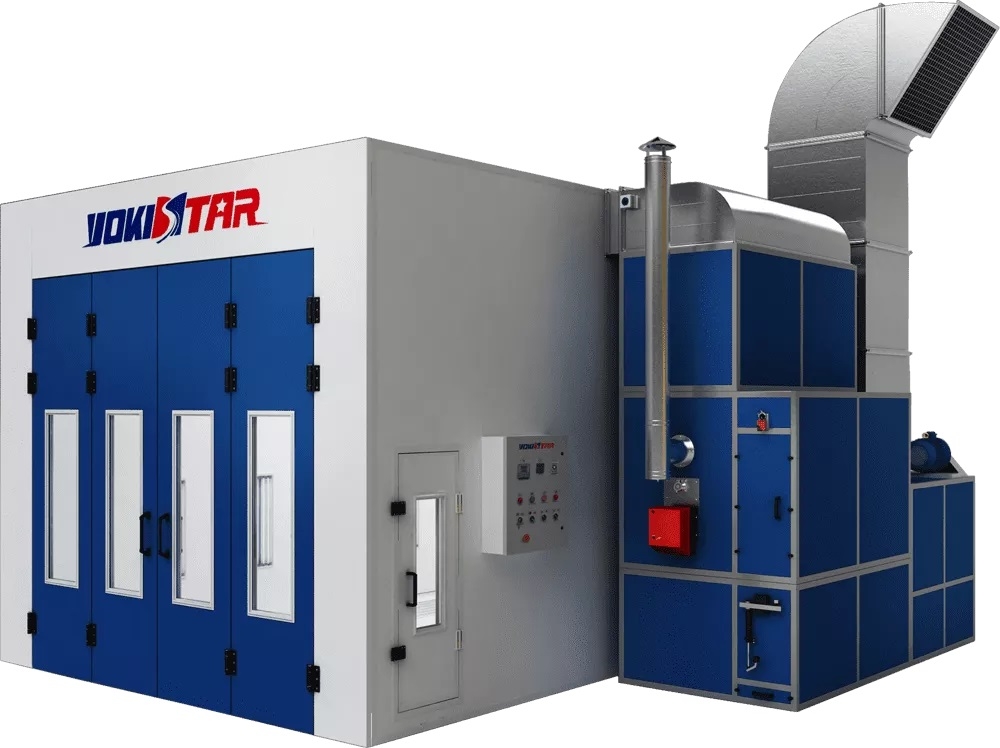

Окрасочно-сушильная камера для микроавтобусов

Производитель: YOKI STAR
Модель: YS-TB9

Внешние размеры	9,35 x 6,40 x 4,1 м
Внутренние размеры	9,2 x 4,5 x 3,5 м
Размер входных ворот	3,6 на 3,4 м
Приточный вентилятор	2*7,5 кВт
Вытяжной вентилятор	1*11,0 кВт
Объём приточного воздуха	40 000 м3/час
Объём вытяжного воздуха	36 000 м3/час
Температурный режим	60-80 ℃
Потребление топлива	6-8 кг/шт
Тепловая мощность	16 кВт
Освещение в верхних углах	48 шт х 36 Вт
Боковое освещение	28 шт х 36 Вт
Пол камеры	2 ряда решёток
Напольный фильтр	2 ряда
Потолочный фильтр	4 ряда

Количество: – + 671 180,00 MDL

Проверяйте наличие товара и его стоимость
у консультантов по номеру - 022 310228 !

Версия для печати

Характеристики камеры:

Внутренние размеры: 9200x4500x3500 мм (ДxШxВ);
Внешние размеры: 9344x6396x4100 мм (ДxШxВ);
Входная дверь: 4-створчатая, габариты 3600x3400 мм (ШxВ), сделана из стали, изоляция EPS, вставка из закаленного стекла;
Дверь для персонала: 1 шт., габариты 800x2000мм (ШxВ), вставка из закаленного стекла;
Стены: с двух сторон покрыты сталью, толщина 70 мм, ширина 1150 мм, EPS изоляция, покрыты цветной сталью, толщиной 0,43 мм, изнутри и снаружи. ПГП;
Крыша: с двух сторон покрыты сталью, толщина 50 мм, ширина 1150 мм, EPS изоляция, покрыты цветной сталью, толщиной 0,43 мм, изнутри и снаружи. ПГП;
Потолочное освещение: справа и слева на потолке расположены 6 осветительных приборов - в сумме 12 шт; каждый прибор оборудован 4 люминесцентными лампами PHILLIPS на 36 Ватт;
Боковое освещение: справа и слева расположены 6 осветительных приборов - в сумме 12 шт; каждый прибор оборудован 2 люминесцентными лампами PHILLIPS на 36 Ватт. Вертикальная установка;
Система нагнетательной вентиляции: высота - 600 мм, все части выполнены из гальванизированной гнутой стали и окрашены порошковой устойчивой краской;
Потолочный фильтр: высокоэффективный фильтр, степени F5 (EN779), тип SP-600G; армирующая сетка выполнена из профильной стали с покрытием из масляной краски.

Основание камеры:

Пол: 2 ряда решёток с гальваническим покрытием (30*4 мм полосовая сталь и 10 мм гнутая сталь); допустимый вес нагрузки - 600 кг/колесо. Габариты каждого ряда 750*2000 мм (Ш*Д);
Несущий каркас: габаритный размер 40*80мм (Ш*Д), выполнен из квадратной стальной трубки;
Половой фильтр: находится на раме фильтра, изготовлен из стекловаты; степень G3 Grade (EN779), типа РА-50; площадь фильтрации - 10,5 кв.м.

Система приточной вентиляции:

Габариты: 2200x1600x2400 мм (ДxШxВ);
Материал: изготовлен из оцинкованной квадратной трубы размером 50x50 мм с полиуретановой изоляцией внутри;
Двигатель и вентилятор: двигатель: внутри установки; 2 шт., мощность 1 двигателя - 7.5 кВт, общая мощность – 15 кВт; тип вентилятора: центробежные вентиляторы с двойным воздухозабором, производительность – 40 000 куб.м/ч;
Управление: с помощью привода Belimo NMU230 10N для контроля воздуха;
Пневмопривод: применяется для контроля работы воздушного клапана при покраске или сушке;
Теплообменник: Мощность 232 кВт, выполнен из 1,5 мм нержавеющей стали 1Gr18Ni9Ti (SUS304), с круглым патрубком радиатора, оборудованным безопасной выводной трубой, нержавеющим стальным дымоходом, высотой 1 м, гальванизированным стальным дымоходом из гнутой стали, длиной 3 м и экраном от дождя;
Горелка: Riello RG5S - дизельная горелка, производительность 260 000 Ккал/час;
Фильтрация: фильтр предварительной очистки, класс G3 Grade (EN779), тип C16-100; фильтр из стекловаты, степень G3 Grade (EN779), тип PA-50.

Система вытяжной вентиляции:

Габариты: 1600x1600x1850 мм (ДxШxВ);
Материал: изготовлен из оцинкованной квадратной трубы размером 50x50 мм с полиуретановой изоляцией внутри;
Вентилятор: ременный шкив с конической втулкой европейского типа; кол-во: 1 шт; мощность двигателя: 11 кВт, Тип вентилятора: центробежный вентилятор с двойным всасыванием, TAE-710H, общая производительность по воздуху: 36 000 м3/ч;
Контроль выхлопного воздуха: Ручной привод для управления воздушным клапаном VCD должен быть открыт или закрыт;
Вытяжной воздуховод: 4 м. прямой канал: 90°, коленчатый канал - 1 шт: 30°, коленчатый канал- 1 шт, размер прямого воздуховода: 1000×1000×1000 мм (Д×Ш×В);
Фильтрация: фильтр из стекловаты, степень G3 Grade(EN779), тип PA-50; фильтр гранулированный активный уголь.

Управление и датчики контроля:

Режим окраски, Режим окраски с нагревом, Режим сушки, Настройка времени сушки, Выключатель света, Индикатор сбоя, Регулятор температуры, Выключатель питания, Аварийный останов, Счетчик часов, Ограничитель температуры, Амперметр, Вольтметр, Манометр, Аварийное давление, Пускатель для снижения расхода воздухоотвода воздуха.

Подробное описание

Окрасочно-сушильная камера для микроавтобусов

Производитель: YOKI STAR

Модель: YS-TB9

Внешние размеры	9,35 x 6,40 x 4,1 м
Внутренние размеры	9,2 x 4,5 x 3,5 м
Размер входных ворот	3,6 на 3,4 м
Приточный вентилятор	2*7,5 кВт
Вытяжной вентилятор	1*11,0 кВт
Объём приточного воздуха	40 000 м3/час
Объём вытяжного воздуха	36 000 м3/час
Температурный режим	60-80 ℃
Потребление топлива	6-8 кг/шт
Тепловая мощность	16 кВт
Освещение в верхних углах	48 шт х 36 Вт
Боковое освещение	28 шт х 36 Вт
Пол камеры	2 ряда решёток
Напольный фильтр	2 ряда
Потолочный фильтр	4 ряда

Количество: – + 671 180,00 MDL

Характеристики камеры:

Внутренние размеры: 9200x4500x3500 мм (ДxШxВ);
Внешние размеры: 9344x6396x4100 мм (ДxШxВ);
Входная дверь: 4-створчатая, габариты 3600x3400 мм (ШxВ), сделана из стали, изоляция EPS, вставка из закаленного стекла;
Дверь для персонала: 1 шт., габариты 800x2000мм (ШxВ), вставка из закаленного стекла;
Стены: с двух сторон покрыты сталью, толщина 70 мм, ширина 1150 мм, EPS изоляция, покрыты цветной сталью, толщиной 0,43 мм, изнутри и снаружи. ПГП;
Крыша: с двух сторон покрыты сталью, толщина 50 мм, ширина 1150 мм, EPS изоляция, покрыты цветной сталью, толщиной 0,43 мм, изнутри и снаружи. ПГП;
Потолочное освещение: справа и слева на потолке расположены 6 осветительных приборов - в сумме 12 шт; каждый прибор оборудован 4 люминесцентными лампами PHILLIPS на 36 Ватт;
Боковое освещение: справа и слева расположены 6 осветительных приборов - в сумме 12 шт; каждый прибор оборудован 2 люминесцентными лампами PHILLIPS на 36 Ватт. Вертикальная установка;
Система нагнетательной вентиляции: высота - 600 мм, все части выполнены из гальванизированной гнутой стали и окрашены порошковой устойчивой краской;
Потолочный фильтр: высокоэффективный фильтр, степени F5 (EN779), тип SP-600G; армирующая сетка выполнена из профильной стали с покрытием из масляной краски.

Основание камеры:

Пол: 2 ряда решёток с гальваническим покрытием (30*4 мм полосовая сталь и 10 мм гнутая сталь); допустимый вес нагрузки - 600 кг/колесо. Габариты каждого ряда 750*2000 мм (Ш*Д);
Несущий каркас: габаритный размер 40*80мм (Ш*Д), выполнен из квадратной стальной трубки;
Половой фильтр: находится на раме фильтра, изготовлен из стекловаты; степень G3 Grade (EN779), типа РА-50; площадь фильтрации - 10,5 кв.м.

Система приточной вентиляции:

Габариты: 2200x1600x2400 мм (ДxШxВ);
Материал: изготовлен из оцинкованной квадратной трубы размером 50x50 мм с полиуретановой изоляцией внутри;
Двигатель и вентилятор: двигатель: внутри установки; 2 шт., мощность 1 двигателя - 7.5 кВт, общая мощность – 15 кВт; тип вентилятора: центробежные вентиляторы с двойным воздухозабором, производительность – 40 000 куб.м/ч;
Управление: с помощью привода Belimo NMU230 10N для контроля воздуха;
Пневмопривод: применяется для контроля работы воздушного клапана при покраске или сушке;
Теплообменник: Мощность 232 кВт, выполнен из 1,5 мм нержавеющей стали 1Gr18Ni9Ti (SUS304), с круглым патрубком радиатора, оборудованным безопасной выводной трубой, нержавеющим стальным дымоходом, высотой 1 м, гальванизированным стальным дымоходом из гнутой стали, длиной 3 м и экраном от дождя;
Горелка: Riello RG5S - дизельная горелка, производительность 260 000 Ккал/час;
Фильтрация: фильтр предварительной очистки, класс G3 Grade (EN779), тип C16-100; фильтр из стекловаты, степень G3 Grade (EN779), тип PA-50.

Система вытяжной вентиляции:

Габариты: 1600x1600x1850 мм (ДxШxВ);
Материал: изготовлен из оцинкованной квадратной трубы размером 50x50 мм с полиуретановой изоляцией внутри;
Вентилятор: ременный шкив с конической втулкой европейского типа; кол-во: 1 шт; мощность двигателя: 11 кВт, Тип вентилятора: центробежный вентилятор с двойным всасыванием, TAE-710H, общая производительность по воздуху: 36 000 м3/ч;
Контроль выхлопного воздуха: Ручной привод для управления воздушным клапаном VCD должен быть открыт или закрыт;
Вытяжной воздуховод: 4 м. прямой канал: 90°, коленчатый канал - 1 шт: 30°, коленчатый канал- 1 шт, размер прямого воздуховода: 1000×1000×1000 мм (Д×Ш×В);
Фильтрация: фильтр из стекловаты, степень G3 Grade(EN779), тип PA-50; фильтр гранулированный активный уголь.

Управление и датчики контроля:

Режим окраски, Режим окраски с нагревом, Режим сушки, Настройка времени сушки, Выключатель света, Индикатор сбоя, Регулятор температуры, Выключатель питания, Аварийный останов, Счетчик часов, Ограничитель температуры, Амперметр, Вольтметр, Манометр, Аварийное давление, Пускатель для снижения расхода воздухоотвода воздуха.
