Гидравлический поршень 17т. (используется с JTC-1001 и JTC-1610A)

Производитель: JTC
Артикул: JTC-4885

Подгруппа	ПОДШИПНИКИ
Габариты (ШxВxД)	185 x 100 x 415 мм
Вес	5,926 кг

Количество: – + 8 747,00 MDL

Проверяйте наличие товара и его стоимость
у консультантов по номеру - 022 310228 !

Версия для печати

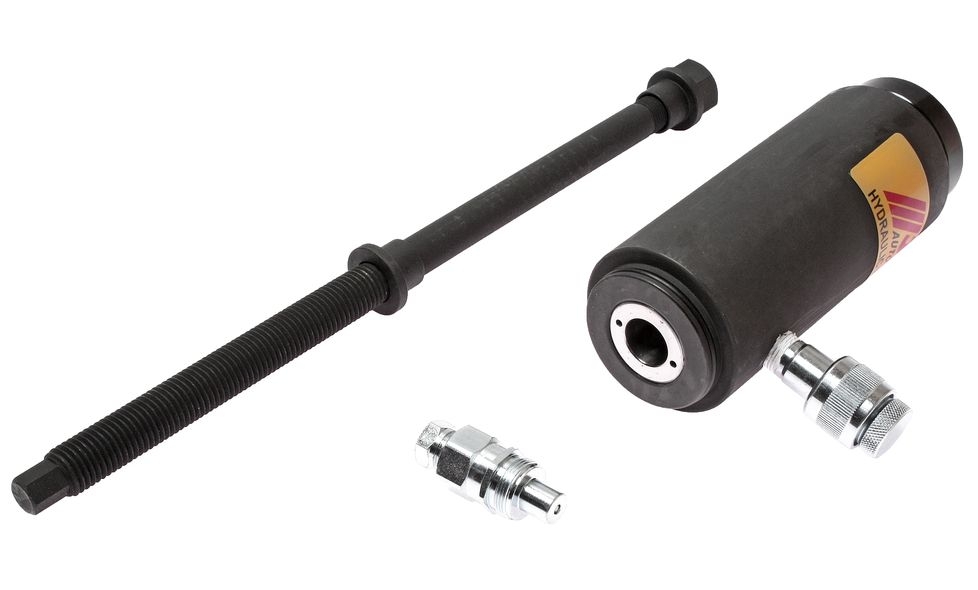

Комплектация

Гидравлический привод - 1 шт.;
Гидравлический соединительный штуцер 3/8" NPT (JTC-СP352) - 1 шт.;
Шток, диаметр 18 мм - 1 шт.

Описание

Раздвижной гидравлический цилиндр предназначен для преобразования гидравлического давления рабочей жидкости в механическую толкающую силу;
Цилиндр позволяет осуществлять выпрессовку/запрессовку различных деталей автомобиля усилием до 17 тонн.

Технические характеристики

Применяется совместно с JTC-1001 и JTC-1610А;
Максимальная нагрузка - 17 тонн, при 10 000 PSI - 15 тонн;
Ход поршня: 46 мм;
Длина силового винта: 40,5 см.

Порядок работы

Перед началом работы убедитесь в надёжности соединения шланга ручного гидравлического насоса с гидравлическим раздвижным цилиндром;
Подготовьте насадки для работы с гидравлическим цилиндром. Присоедините необходимую насадку к цилиндру;
Плотно закройте управляющий клапан ручного гидравлического насоса поворотом его головки по часовой стрелке. Пожалуйста, делайте это аккуратно. Приложение большого усилия может привести к повреждению клапана;
Качая ручку гидравлического насоса вверх-вниз, создайте давление в насосе. Ручка насоса связана с плунжером, который осуществляет возвратно поступательное движение и тем самым создаёт нагнетание гидравлического масла. Рабочее давление, необходимое для работы раздвижного гидравлического цилиндра, достигается при помощи одноступенчатой системы подачи масла, при этом, величина максимального давления настраивается производителем на заводе с помощью предохранительного клапана;
По окончании работ откройте управляющий клапан ручного гидравлического насоса для сброса давления поворотом против часовой стрелки и отсоедините раздвижной гидравлический цилиндр.

Важные рекомендации

При использовании силовых винтов обязательным условием является нанесение смазки на резьбу.
