Описание:

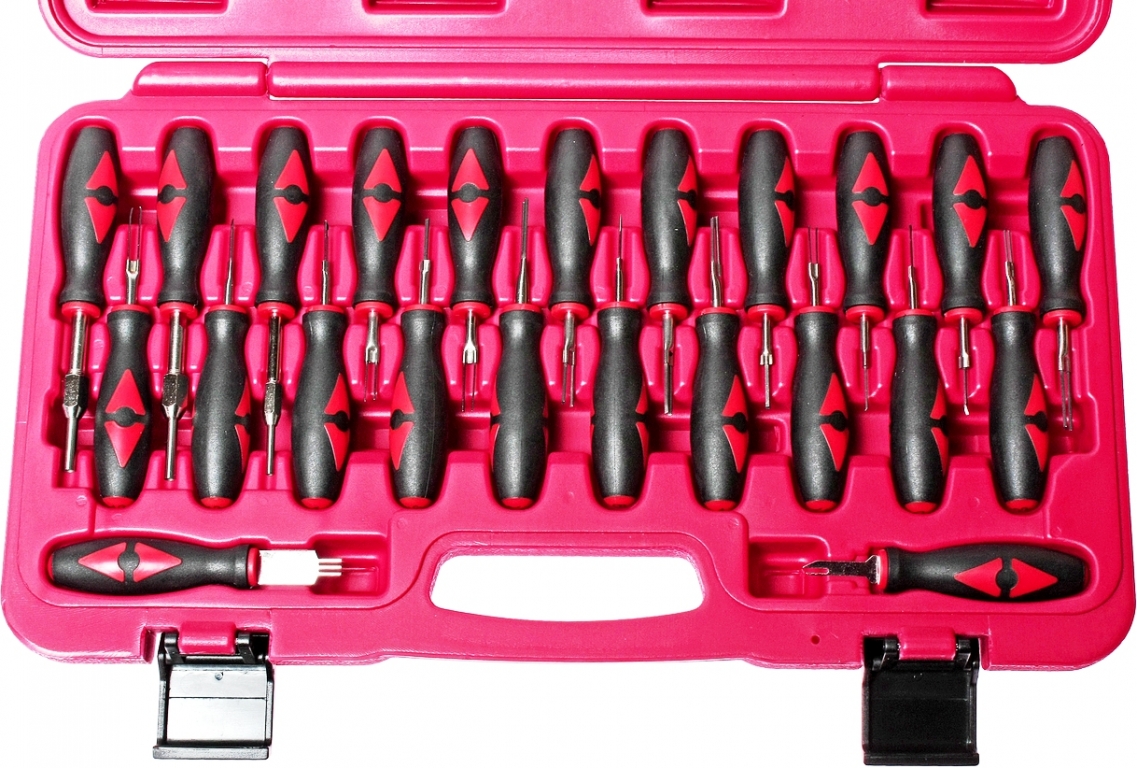

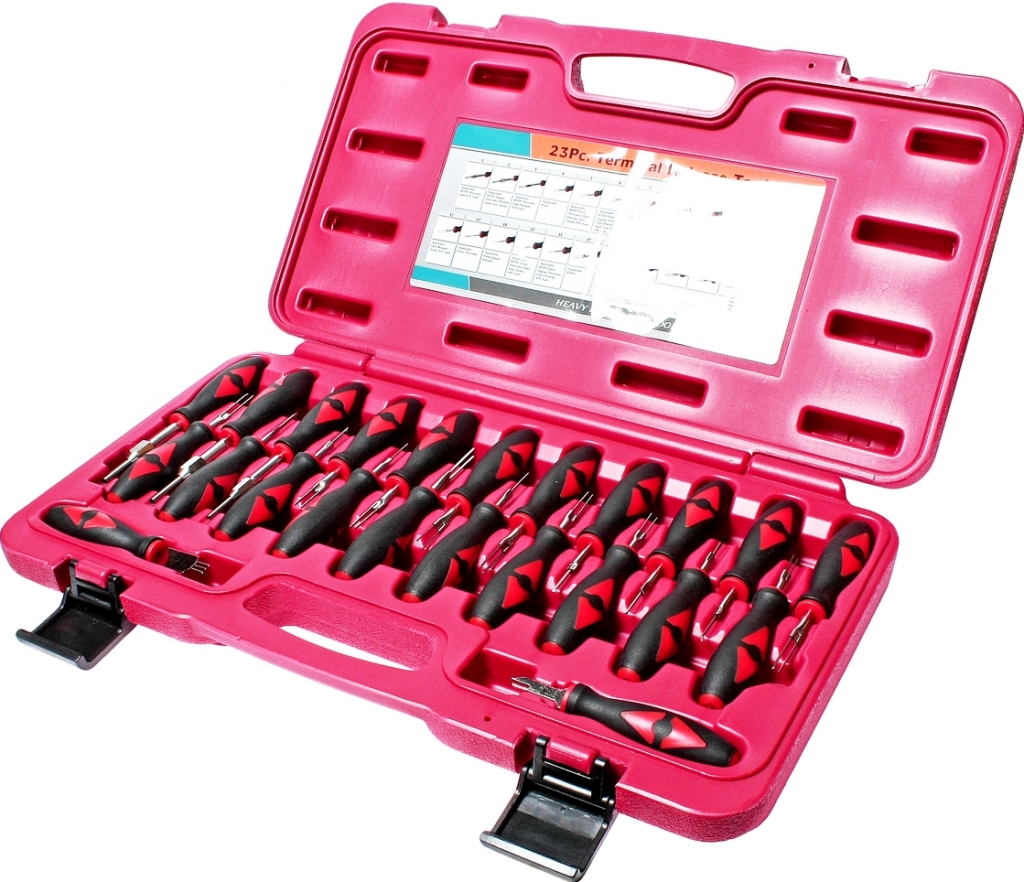

• Специально разработанный набор для снятия/разборки клемм электропроводки без повреждения пластиковых разъемов;
• Используется для всех типов коннекторов;
• Набор из самых популярных экстракторов, подходит для большинства транспортных средств;
• Некоторые наконечники на торце имеют углубление особой формы, которое предотвращает соскальзывание инструмента с контакта при выдавливании.

Принцип работы:

• Существует большое количество типов разъемов, которые могут отличаться размерами, геометрией (прямоугольные, круглые), количеством и расположением контактов, формой контактов и т.д. Однако все они имеют одну общую конструктивную особенность: каждый контакт (речь идет о гнездах) помещен в отдельной ячейке, удерживаясь в ней за счет сил трения или с помощью фиксатора (небольшого выступа, который упирается в ячейку изнутри). Поэтому для извлечения контактов проще всего их выдавить из своих ячеек — именно на таком принципе и основан экстрактор для разборки разъемов.

Порядок работы:

• Если разъем разборный или на нем предусмотрен фиксатор — разобрать его или снять фиксатор;
• Подобрать инструмент с наконечником, который подходит по типу и размеру к контактам разъема (для круглых одиночных контактов — круглый наконечник, для плоских контактов — наконечники прямоугольного сечения или в форме вилки, для контактов сложной формы, вставленных в крестообразные или иной формы ячейки — вилочные наконечники, и т.д.);
• Вставить инструмент в ячейку (на лицевой стороне разъема) и легким нажатием выдавить контакт.
• Если инструмент подобран правильно, то разборка разъема пройдет быстро и без повреждений электропроводки.

Применение:
Порядковый номер в таблице соответствует номеру экстрактора в наборе:

1. BMW, Mercedes, Opel, VW/Audi.
2. BMW, Jaguar, Mercedes, Porsche, Saab, Seat, Skoda.
3. BMW, Mercedes, Opel, Porsche, VW/ Audi.
4. Ford.
5. BMW, Ford, Mercedes, Opel, Porsche, Seat, Skoda, VW/Audi.
6. BMW, Ford, Jaguar, Mercedes, Opel, Porsche, Saab, Seat, Skoda, VW/Audi.
7. Mercedes.
8. Ford, Jaguar, Mercedes, Opel, Porsche, VW/Audi.
9. Ford, Mercedes.
10. Mercedes.
11. BMW, Ford, Jaguar, Mercedes, Opel, Porsche, Saab, Seat, Skoda, VW/Audi.
12. Opel, Renault, Skoda, VW/Audi.
13. Ford, Mercedes.
14. BMW, Ford, Mercedes, Opel, Seat, Skoda, VW/Audi.
15. BMW, Ford, Mercedes, Opel, Porsche, Seat, Skoda, VW/Audi.
16. BMW, Ford, Jaguar, Mercedes, Opel, Porsche, VW/Audi.
17. BMW.
18. Mercedes.
19. Citroen, Chrysler, Fiat, Ford, Honda, Mazda, Mercedes, Mitsubishi, Opel, Porsche, Renault, Seat, Toyota, VW/Audi.
20. Ford.
21. BMW, Ford, Jaguar, Mercedes, Opel, Porsche, Saab, Seat, Skoda, VW/Audi.
22. Honda, Opel, Toyota, VW/Audi.
23. Opel, VW/Audi.
